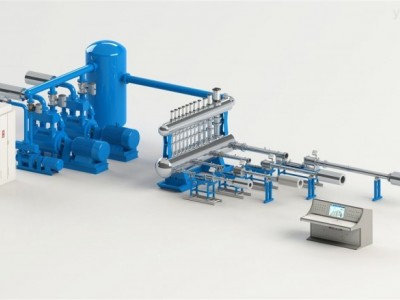

LXH型临界流喷嘴气体流量标准装置

LXH型临界流喷嘴气体流量标准装置
选用符合国家标准（ISO9300《临界流文丘里喷嘴测量气体流量》）的文丘里喷嘴作为标准流量计，采用标准表法进行流量检定或测试。依据有关国家速度式、容积式、涡轮流量计等检定规程，该标准装置可以分别对涡轮、涡街、旋进旋涡和腰轮

LXH型临界流喷嘴气体流量标准装置（以下简称装置），选用符合国家标准（ISO9300《临界流文丘里喷嘴测量气体流量》）的文丘里喷嘴作为标准流量计，采用标准表法进行流量检定或测试。依据有关国家速度式、容积式、涡轮流量计等检定规程，该标准装置可以分别对涡轮、涡街、旋进旋涡和腰轮、工业膜式表等气体流量计进行出厂检验和周期检定。

LXH型临界流喷嘴气体流量标准装置在满足对不同类型流量计进行检定的前提下，该装置突出了不确定度高，范围度宽，自动化集成度高、被检仪表种类多、结构新颖等特点。可应用于石油、化工、城市天然气行业中的气体流量计的检定和测试。尤其适用于被检流量计种类繁多、检定工作面广、流量计使用量大的、省级计量检定单位、天然气公司和大型工矿企业等。

建立装置后，实现如下功能

●装置可用于对各种气体流量计的检测和校准

●装置可选出质量不合格的气体流量计

●装置可测试气体流量计的性能，为研发提供参考数据

关键技术

脉冲插值技术、喷嘴检漏技术、气动自动夹表、喷嘴音速流量、温湿度补偿数据处理、误差数据计算。

产品参数

产品个性订制，装置参考流量范围为 1～20000m3/h，被检表口径为 DN20～DN600。

（ZL201220127038.1）一种具有双计时计数功能的脉冲采集器

（ZL201720396219.7）一种气体流量标准装置的稳流前直管结构

（ZL201720396216.3）一种音速喷嘴气体流量标准装置喷嘴单路密封性检测结构
