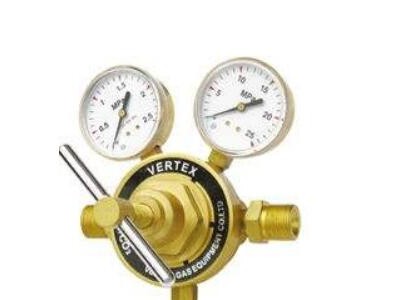

小流量减压器

小流量减压器原理膜片式减压器，输出压力稳定，特别适用于气体分析仪器、各种高纯气体、腐蚀性气体及有毒气体

小流量减压器原理

结构特点：

• 单级式减压结构
• 膜片与母体采用硬密封形式
• 母体接口螺纹：1/4” NPT（F）
• 安全压力：1.5倍的zui大输入压力
• 适用温度：-40^oF ~ 165^oF（-40^oC ~ 74^oC）
• 泄露率：2 x 10^-8 atm.cc/sec He
• CV：0.14
• 重量：0.9 kg（2.0 lbs）

材质


• 母体：铜电镀，316L
• 阀座：PCTFE，PTFE，Vespel^®
• 膜片：316L , Hasloy^®

小流量减压器原理

适用范围

• 半导体制程
• 实验室
• 气相分析
• 测试仪表
• 石油化学工业
• 电厂设备

• 型号参数：

  型号	适用气体	zui高输入压力（MPa）	输出压力（MPa）	进气压力表（MPa）	出气压力表（MPa）	进气螺纹	出气螺纹
  G190TX-80	氧气	15	0.02-0.56	25	1	G5/8"-RH（F）	M16-1.5RH（M）
  G190TX-80-011	氧气	15	0.02-0.56	25	1	W21.8-14RH（F）	M16-1.5RH（M）
  G190TY-15	乙炔	3	0.01-0.1	4	0.25	接瓶架	M16-1.5LH（M）
  G190TF-80	丙烷、天然气	3	0.02-0.56	4	1	M22-1.5LH（M）	M16-1.5LH（M）
  G190TIN-80	氩气、氦气、氮气	15	0.02-0.56	25	1	G5/8"-RH（F）	M16-1.5RH（M）
  G190TIN-15-011	氩气、氦气、氮气	15	0.01-0.15	25	0.25	W21.8-14RH（F）	M16-1.5RH（M）
  G190TH-80-V	氢气	15	0.02-0.56	25	1	W21.8-14RH（F）	M16-1.5LH（M）（带调节阀）
  G190TH-80	氢气	15	0.02-0.56	25	1	W21.8-14RH（F）	M16-1.5LH（M
