产品简介
| 品牌 | 三精 | 适用介质 | 气体,液体,气固,液固,其他,热水,冷水,污水 |
|---|---|---|---|
| 温度范围 | 高温 | 材质 | 玻璃,钛合金,铸铜,铸铁,铸铝,铸钢,陶瓷,塑料,石墨,铝合金,衬氟,不锈钢,碳钢,其他 |
| 驱动方式 | 手动 | 适用领域 | 船舶行业,液氯行业,化工行业,医药行业,冶金行业,电力行业,石油行业,造纸行业,食品行业,水利行业,其他,城建行业,机械行业,环保行业,水电/火电,制药行业,水处理,天然气,矿业 |
| 执行质量标准 | 国标 | 用途 | 截止,调节,止回,换向,疏水,安全,流量控制,放料,节流,排气,调压,进水,放水,锁闭,温控,溢流,平衡,呼吸,泄压,排空,风量调节,补水,减压阀,排污,仪表,其他 |
| 产地 | 国产 | 加工定制 | 是 |
详细介绍

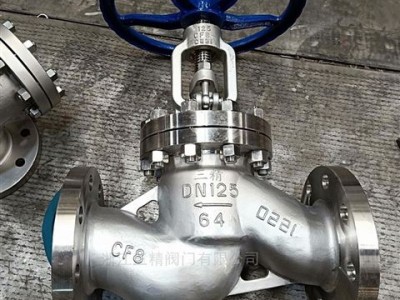

J41W-16P 304法兰截止阀性能特点
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
J41W-16P 304法兰截止阀结构形式
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
